Langfristige Eignung für breite Durchgänge

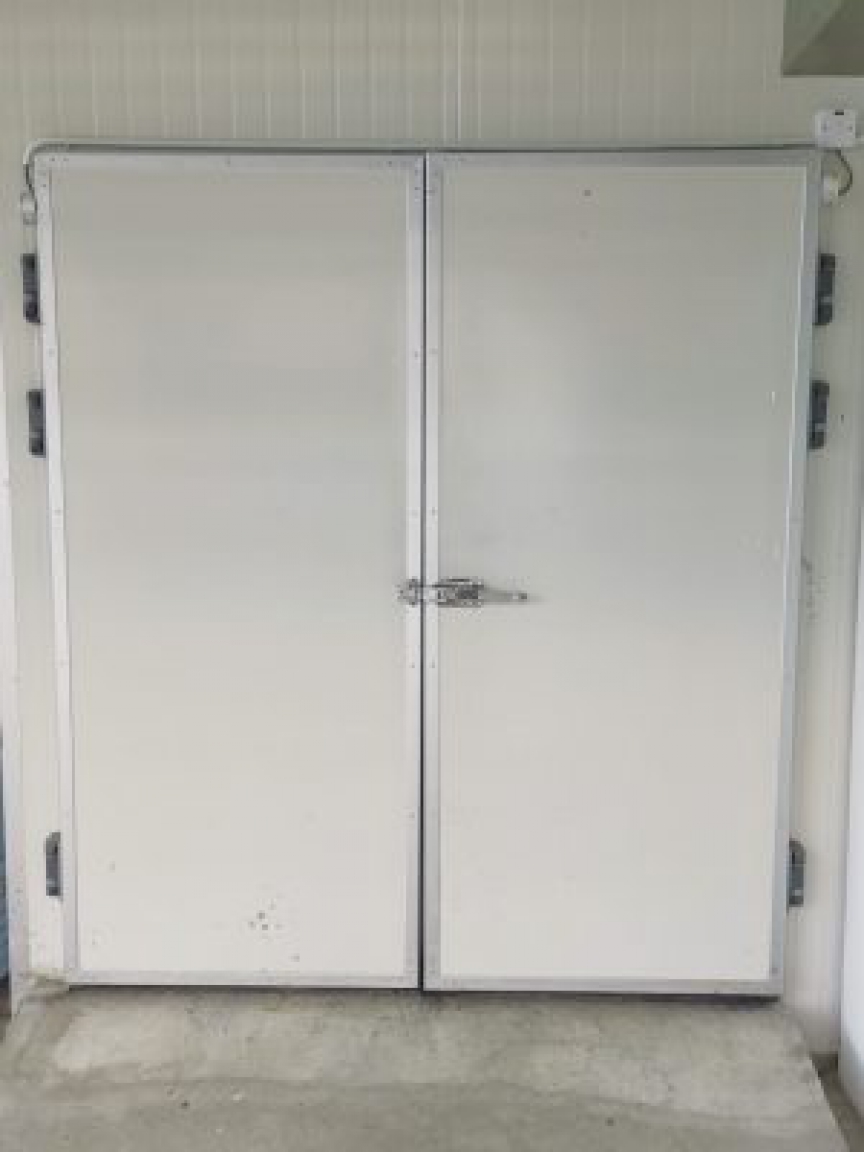

Eine Kühltür mit Doppelscharnier bietet durch zwei separate Türflügel einen breiten, isolierten Zugang und eignet sich daher für Lebensmittelbetriebe, Lagerräume in Supermärkten, Großküchen, Ladezonen sowie gekühlte Produktionsbereiche. Ein Türflügel dient dem routinemäßigen Personaleintritt; beide Türflügel lassen sich für Regale, Wagen, Serviceausrüstung oder sperrige Produkte öffnen. Bei wiederholter Nutzung sorgen eine korrekte Flügelausbalancierung, eine sichere Verriegelung des passiven Flügels, eine präzise Mitteldichtung sowie zyklusgeprüfte Beschläge dafür, dass der breite Zugang zum Kühlraum stabil bleibt, ohne dass ein einzelner übergroßer Flügel die gesamte Last jeder Bewegung tragen muss.

Ausbalancierung des aktiven Flügels

Bei den meisten Doppeltüren werden nicht beide Flügel gleichermaßen genutzt. Das Personal bedient in der Regel während jeder Schicht einen aktiven Flügel, während der zweite Flügel verriegelt bleibt, bis ein Zugang über die gesamte Breite benötigt wird.

Die Scharniere, der Türschließer, der Griff und der Riegel auf der aktiven Seite sind weitaus mehr Zyklen ausgesetzt. Die Teile auf der passiven Seite bewegen sich weniger, müssen jedoch die korrekte Position beibehalten, damit die mittige Abdichtung stabil bleibt.

Eine Kühlraumtür mit Doppelscharnier sollte unter Berücksichtigung der tatsächlichen Nutzungshäufigkeit geplant werden, nicht allein anhand der Gesamtöffnungsbreite. Die Größe des aktiven Flügels muss dem Personalfluss entsprechen, ohne unnötig schwer zu werden.

Kontrolle der mittigen Abdichtung

Zwei Flügel bilden in der Mitte der Öffnung eine Schließlinie. Dieser Bereich muss in einer wiederholbaren Abfolge schließen.

Eine schlechte Ausrichtung führt zu einem vertikalen Spalt, schwachem Dichtungsdruck oder ungleichmäßigem Kontakt in der Nähe der oberen Ecken. Warme, feuchte Luft gelangt dann an kalte Oberflächen, was das Kondensationsrisiko im Eingangsbereich erhöht.

Eine gut konstruierte Kühlraumtür mit Doppelscharnier verfügt über eine stabile Flügelgeometrie, kompatible Mitteldichtungen und präzise Verriegelungspositionen. Bei der Inspektion sollten Lichtspalten, Feuchtigkeitsspuren, beschädigte Profile, schwergängige Verriegelungen und die Überlappung der Flügel überprüft werden.

Der richtige Druck der Mitteldichtung sorgt für Temperaturstabilität, ohne dass das Personal beide Flügel mit Gewalt zusammenpressen muss.

Zugang über die gesamte Breite

Der Hauptvorteil einer Kühlraumtür mit Doppelscharnier ist die Flexibilität beim Zugang. Das Personal kann einen Flügel für den Routineeinsatz nutzen. Beide Flügel stehen für Rollregale, Reinigungsmaschinen, Wartungsgeräte und große Produktladungen zur Verfügung.

Diese Bauweise eignet sich am besten, wenn regelmäßig ein breiter Zugang benötigt wird, jedoch nicht bei jedem Zyklus. Ein einzelnes übergroßes Türblatt erfordert mehr Schwenkraum, erzeugt eine höhere Hebelwirkung an den Scharnieren und lässt sich schwerer kontrollieren.

Vor der Fertigung sind folgende Maße zu ermitteln:

• Breite des Transportwagens
• Wenderadius
• Ausladung des Türgriffs
• Freiraum am Rahmen
• Bodenübergang
• Erforderliche Durchgangsbreite

Die Nennöffnungsgröße entspricht nicht immer der nutzbaren Breite.

Beschläge für gepaarte Flügel

Jeder Flügel benötigt Beschläge, die auf sein eigenes Gewicht, seine Breite und seine Zyklusanzahl abgestimmt sind. Die Einstellungen des Schließmechanismus auf der aktiven Seite sollten eine reibungslose, häufige Bewegung ermöglichen. Scharniere auf der passiven Seite sowie Verriegelungspunkte sollten die Ausrichtung während langer Schließphasen gewährleisten.

Die Verwendung identischer Einstellungen an beiden Flügeln kann zu einer schlechten Bewegung führen, da sich die Beanspruchungen unterscheiden. Eine Kühlraumtür mit Doppelscharnier funktioniert besser, wenn die Beschläge den Durchgangsverkehr des aktiven Flügels, die Stabilität des passiven Flügels und die Gesamtöffnungsfunktion berücksichtigen.

Wiederholtes Zuschlagen, Reiben am Boden, schräges Ziehen und lockere Rahmenbefestigungen verlagern die Belastung innerhalb des gepaarten Systems. Eine frühzeitige Korrektur schützt die Mitteldichtung, bevor sich die Fehlausrichtung ausbreitet.

Sicherheit des passiven Türflügels

Ein passiver Türflügel stützt sich oft auf obere und untere Verriegelungspunkte. Diese Teile müssen sauber und ohne übermäßigen Kraftaufwand einrasten.

Schmutz auf dem Boden, Eis, beschädigte Aufnahmeschalen und Reinigungsrückstände können ein vollständiges Einrasten verhindern. Ein ungesicherter passiver Türflügel bewegt sich leicht, wenn der aktive Türflügel schließt, wodurch der Kontakt in der Mitte geschwächt wird.

Routinemäßige Überprüfungen sollten den Bolzenhub, die Aufnahmepunkte, den Bodenzustand und die Rahmenausrichtung umfassen. Eine Kühlraumtür mit Doppelscharnier kann nicht zuverlässig funktionieren, wenn die passive Seite wie eine lockere Stütze wirkt.

Verkehrsmuster

Beobachten Sie die Nutzung während der Arbeitsspitzenzeiten. Notieren Sie, welchen Flügel das Personal wählt, was durch die vollständige Öffnung transportiert wird, wo Wagen wenden und wie die Benutzer die einzelnen Flügel schließen.

Wiederholter Kontakt an einer mittleren Kante deutet auf eine schlechte Anfahrgeometrie hin. Häufiges Öffnen über die gesamte Breite für schmale Lasten deutet auf eine ungeeignete Größe des aktiven Türflügels hin. Wenn das Personal den passiven Türflügel ungesichert lässt, deutet dies auf umständliche Verriegelungsbeschläge oder einen gehetzten Arbeitsablauf hin.

Eine korrekte Konfiguration einer doppelt angelenkten Kühlraumtür sollte es dem Personal ermöglichen, einen Türflügel auf natürliche Weise zu nutzen, während gleichzeitig der Zugang über die gesamte Breite bereitgehalten wird, wenn größere Geräte ankommen.

Türkoordination

Wiederholte Nutzung testet eher die Koordination als nur die Festigkeit. Beide Türflügel müssen in ihre ausgerichteten Positionen zurückkehren. Die mittlere Dichtung muss gleichmäßig wieder anliegen. Die passive Seite muss stabil bleiben. Die aktive Seite muss leicht zu bedienen bleiben.

Das Freezewize-Kühlsystem bewertet vor der Produktion die Öffnungsbreite, die Flügelaufteilung, die Zyklusfrequenz, die Nutzungsmischung, die Mittelabdichtung, die Belastung der Beschläge und den Zustand der Schwelle.

Eine richtig spezifizierte doppelt angelenkte Kühlraumtür gewährleistet einen breiten Zugang, ohne dass jeder Durchgang mühsam wird. Langfristige Leistungsfähigkeit entsteht dadurch, dass jedem Flügel eine klare Funktionsrolle zugewiesen wird und diese Rolle dann durch präzise Geometrie, geeignete Beschläge und praktische Inspektionen gesichert wird.
