Ouvertures coulissantes pour flux de travail sur monorail
Dans les installations où des produits suspendus franchissent une zone réfrigérée, la conception des portes doit s’adapter à la géométrie des rails plutôt qu’aux normes d’accès du personnel. Une porte coulissante de chambre froide pour monorail crée une ouverture contrôlée pour le flux de travail sur monorail autour des rails aériens, permettant le passage des charges suspendues tout en garantissant la séparation thermique, un nettoyage hygiénique, la circulation du personnel et une production quotidienne fiable.
Imaginez ce qui se passe lorsqu’un rail de viande atteint la paroi d’une chambre froide. Les crochets ne peuvent pas changer de direction pour éviter un cadre. Les charges suspendues ne peuvent pas contourner un vantail battant. Les opérateurs situés en dessous ont toujours besoin d’espace pour guider les produits, inspecter leur déplacement ou nettoyer les surfaces à proximité.
Chaque détail de l’entrée doit donc suivre un seul chemin fixe : la circulation sur les rails aériens.
Le déplacement des rails détermine les dimensions
Les mesures de l’ouverture doivent commencer par la position des rails, la hauteur de suspension, la taille du chariot, ainsi que la charge de produit la plus large. Les dimensions des murs ne suffisent pas à elles seules.
Même lorsqu’une ouverture semble large, les produits suspendus peuvent toucher les bords du cadre si l’alignement des rails ou le dégagement latéral est incorrect. Les crochets peuvent passer facilement tandis que les charges plus volumineuses restent trop près des joints d’étanchéité. Le personnel ralentit alors le déplacement des produits pour éviter tout contact.
Des hésitations régulières à l’approche d’une entrée indiquent généralement un mauvais accès aux rails réfrigérés.
Les signes avant-coureurs quotidiens comprennent :
- Des produits suspendus qui ralentissent près des cadres
- Des opérateurs contrôlant manuellement chaque passage
- Des charges touchant les joints d’étanchéité ou les panneaux isolants
- Du personnel attendant sous un rail en mouvement
- Des difficultés de nettoyage autour des interstices des rails
- Des réglages répétés des joints ou de la quincaillerie
- Un rythme de production réduit
Ces problèmes restent souvent cachés lors de l’installation, car les rails à vide se déplacent sans difficulté. Ce sont les dimensions réelles des produits qui révèlent si l’accès a été correctement planifié.
L’accès coulissant libère de l’espace
Les portes battantes occupent de l’espace au sol dont les équipes de production ont déjà besoin. Un vantail en mouvement peut gêner les passages du personnel, les chariots, le matériel de lavage ou les charges suspendues.

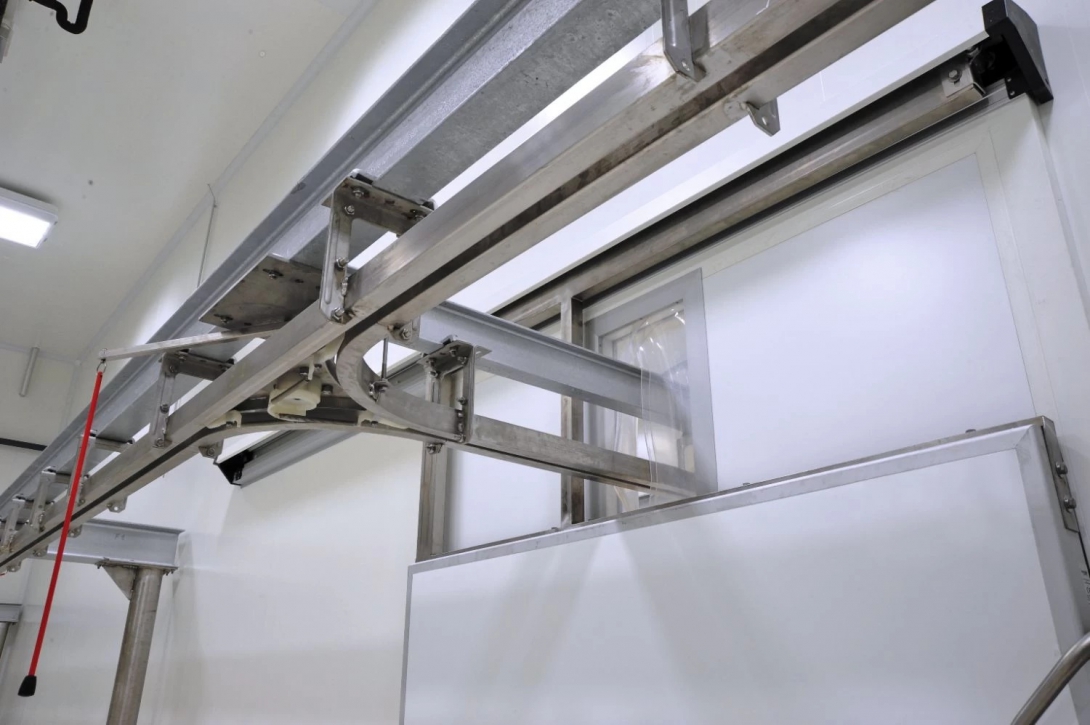

Une porte coulissante de chambre froide sur monorail se déplace le long d’une paroi isolée. Cela permet de libérer de l’espace au sol tout en préservant un passage direct sous chaque voie aérienne.
Le mouvement coulissant rend également le comportement d’ouverture plus prévisible. Les opérateurs savent où se déplace chaque panneau. Les équipes de nettoyage bénéficient d’un accès plus dégagé autour des châssis. Les produits suspendus continuent leur parcours sur une ligne fixe sans nécessiter de corrections de dernière minute.
Parmi les avantages, on peut citer :
- Transfert suspendu ininterrompu
- Parcours plus dégagés pour le personnel
- Moins de contacts autour des châssis
- Contrôle d’hygiène plus aisé
- Meilleure visibilité d’accès
- Efficacité plus stable du flux de travail sur monorail
- Pression réduite sur les ferrures d’entrée
Étanchéité autour d’un rail
Le jeu du rail crée un point d’étanchéité particulier. Une disposition standard des joints ne peut pas simplement traverser un rail aérien en service.
Un accès adapté à la chambre froide sur monorail nécessite des détails d’étanchéité adaptés à la position du rail, tout en laissant suffisamment d’espace pour les chariots, les crochets et les produits suspendus. Les interstices doivent rester maîtrisés sans former de zones difficiles à nettoyer.
L’alignement du cadre revêt une importance tout aussi grande. De petites erreurs d’installation peuvent réduire la compression du joint, exercer une charge supplémentaire sur les ferrures coulissantes ou créer un contact irrégulier près des ouvertures du rail.
Avant la fabrication de la porte, vérifiez :
- L’axe du rail
- La hauteur du rail
- Les dimensions des crochets ou des chariots
- La largeur des produits suspendus
- Le sens de déplacement des produits
- Le volume quotidien de transfert
- Les itinéraires de passage du personnel
- Les procédures de nettoyage
- La structure des panneaux
- L’accès pour la maintenance
Ces mesures doivent être issues des conditions réelles d’exploitation, et non pas uniquement des plans architecturaux.
Respecter la logique de production
Les portes coulissantes classiques conviennent aux larges entrées de chambres froides ne disposant pas de système de transport aérien. Les portes battantes restent pratiques lorsque l’accès est principalement destiné au personnel. Dès lors que le déplacement du rail contrôle le transfert des produits, une porte coulissante monorail pour chambre froide devient un élément à part entière de l’équipement de production plutôt qu’un simple composant du bâtiment.
Le système de refroidissement Freezewize évalue la disposition des rails, le dégagement pour les charges suspendues, la continuité de l’étanchéité, l’intégration des panneaux, les routines d’hygiène, les points d’impact ainsi que les exigences de maintenance en considérant l’ensemble comme une entrée complète.
Une B ouverture monorail adaptée au flux de travailB conçue correctement permet à la production de se poursuivre sans que les opérateurs aient à compenser une géométrie déficiente de l’embrasure. Les charges se déplacent avec moins d’interruptions, le nettoyage devient plus facile à gérer, l’usure de l’entrée diminue, et le trafic sur le rail aérien reste prévisible tout au long d’une exploitation quotidienne exigeante.
