Flux de circulation aux entrées des chambres froides

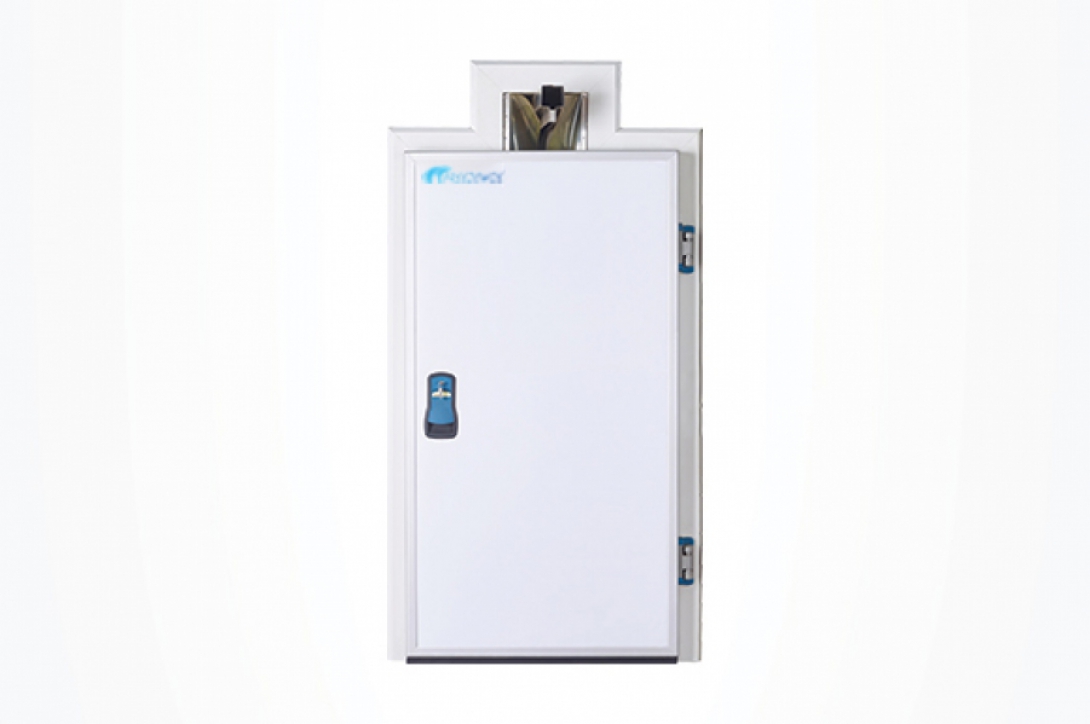

Une porte de chambre froide à charnières monorail permet un accès isolé sous un rail suspendu transportant des carcasses, des crochets à viande, des produits suspendus ou des charges destinées à la transformation. Les performances du monorail dépendent de la position du rail, de la hauteur des produits, de l'espacement des crochets, du sens d'ouverture de la porte, de la découpe du cadre et de la continuité du joint d'étanchéité. Dans les abattoirs, les usines de transformation de viande, les salles de transformation alimentaire et les zones de production réfrigérées, une porte à monorail correctement conçue permet aux charges suspendues de circuler selon un parcours dégagé tout en garantissant une fermeture fiable autour de chaque ouverture de porte de chambre froide.

Alignement du rail du monorail

Une porte à monorail repose avant tout sur la géométrie du rail. L'axe du rail, la hauteur de suspension des crochets, la largeur des produits, la hauteur des chariots et le niveau du plafond définissent le passage utilisable.

De légers décalages du rail entraînent d’importants problèmes près de l’entrée. Les produits suspendus dérivent vers l’un des bords de la porte. Les crochets se rapprochent des angles du cadre. Le personnel ralentit chaque charge pour éviter tout contact. Ces corrections répétées interrompent le flux du monorail.

Une porte de chambre froide à charnières sur monorail nécessite une ouverture de cadre conçue en fonction des coordonnées réelles du rail. Les cotes du plan ne suffisent pas à elles seules à refléter le balancement des produits, la longueur des crochets de suspension et la tolérance du chariot.

Dégagement du produit

Le dégagement du monorail doit inclure la charge suspendue dans son intégralité, et pas seulement le profil du rail. Les carcasses, caisses, sacs de produits et ensembles de crochets se déplacent sous le rail avec des largeurs variables.

Mesurez la charge la plus large en conditions de production normales. Ajoutez une marge latérale pour tenir compte du balancement lors du démarrage, de l’arrêt et de la poussée manuelle. Vérifiez le point le plus bas du produit près du seuil.

Une porte de monorail fonctionne correctement lorsque chaque charge suspendue passe sans toucher le vantail, le joint, le cadre ou le panneau mural. Un dégagement correct préserve également l’hygiène en réduisant les contacts avec les surfaces.

Position d’ouverture de la porte

Une porte à charnières nécessite une trajectoire d’ouverture en dehors du trajet du monorail. Une mauvaise orientation de l’ouverture place le vantail sous le parcours des produits suspendus ou à l’intérieur de l’espace de manutention du personnel.

Tracez l’arc de la porte au sol et sur le mur. Marquez la position de l’opérateur, le point de déverrouillage du crochet, le parcours du chariot et l’accès pour le lavage. Un vantail de porte monorail doit s’ouvrir suffisamment pour dégager l’intégralité du parcours du rail.

Une ferrure de maintien en position ouverte assure la stabilité de la porte pendant les phases de transfert. Un vantail de porte en mouvement présente un risque de choc à proximité des charges suspendues.

Détail du joint du rail

Une ouverture monorail crée une zone d’étanchéité spécifique autour du passage du rail. Les détails standard du cadre laissent souvent des interstices exposés près de la ligne supérieure de la porte.

Une porte de chambre froide à charnières sur monorail nécessite des sections de cadre profilées, une géométrie de joint adaptée et un dégagement protégé au niveau du rail. La conception de l’étanchéité doit permettre le mouvement du rail sans laisser de passages incontrôlés d’air chaud.

Inspectez la zone supérieure du monorail à la recherche de condensation, de givre, de joints déchirés ou de résidus de produits. Cette zone doit être directement accessible pour le nettoyage.

Espace de travail du personnel

La circulation sur le monorail nécessite tout de même un espace réservé au personnel. Les opérateurs guident les crochets, contrôlent l’espacement, libèrent les charges et inspectent la position des produits près de l’ouverture.

Les ferrures de la porte doivent rester hors de portée des mains. Les poignées, charnières, loquets et profilés de protection doivent être placés de manière à présenter un faible risque. L’utilisation d’une porte à monorail devient difficile lorsque le personnel doit tendre le bras autour des bords des vantaux ou se tenir sous des produits en mouvement.

Des zones dégagées au sol aident les opérateurs à contrôler les charges du monorail sans bloquer les chariots à proximité.

Parcours au niveau du seuil

Les systèmes à monorail partagent souvent l’entrée avec des chariots de service, des outils de nettoyage et des rayonnages mobiles. La transition au niveau du sol doit permettre ces mouvements secondaires.

Les seuils surélevés, les siphons, les joints endommagés et la glace créent des problèmes de manœuvrabilité sous le flux suspendu. Une géométrie de sol lisse protège la stabilité du personnel tout en maintenant les chariots à l’écart du cadre de la porte.

Une porte de chambre froide à charnières sur monorail fonctionne au mieux lorsque le parcours aérien et le parcours au sol restent coordonnés.

Analyse du flux sur monorail

Observez un cycle de transfert complet. Notez le balancement des produits, l’espacement des crochets, la position de l’opérateur, l’angle d’ouverture de la porte, la hauteur du rail, le contact avec le cadre et l’accès pour le nettoyage.

Le système de refroidissement Freezewize examine la position du monorail, les dimensions de la porte, le dégagement des produits, le sens d’ouverture, l’étanchéité du rail, l’espace réservé au personnel et la transition au niveau du sol avant la mise en production.

Une porte de chambre froide à charnières et monorail correctement spécifiée assure la continuité du flux de produits suspendus sans compromettre l’isolation frigorifique. Un accès monorail efficace résulte d’une conception de la géométrie de la porte adaptée aux charges en mouvement, et non d’une adaptation forcée des charges en mouvement à une porte standard.
