جدران غرف التبريد التي لا تتعرض لانحراف في المقاس

محاذاة جدران غرف التبريد المزودة بنظام قفل الكامة

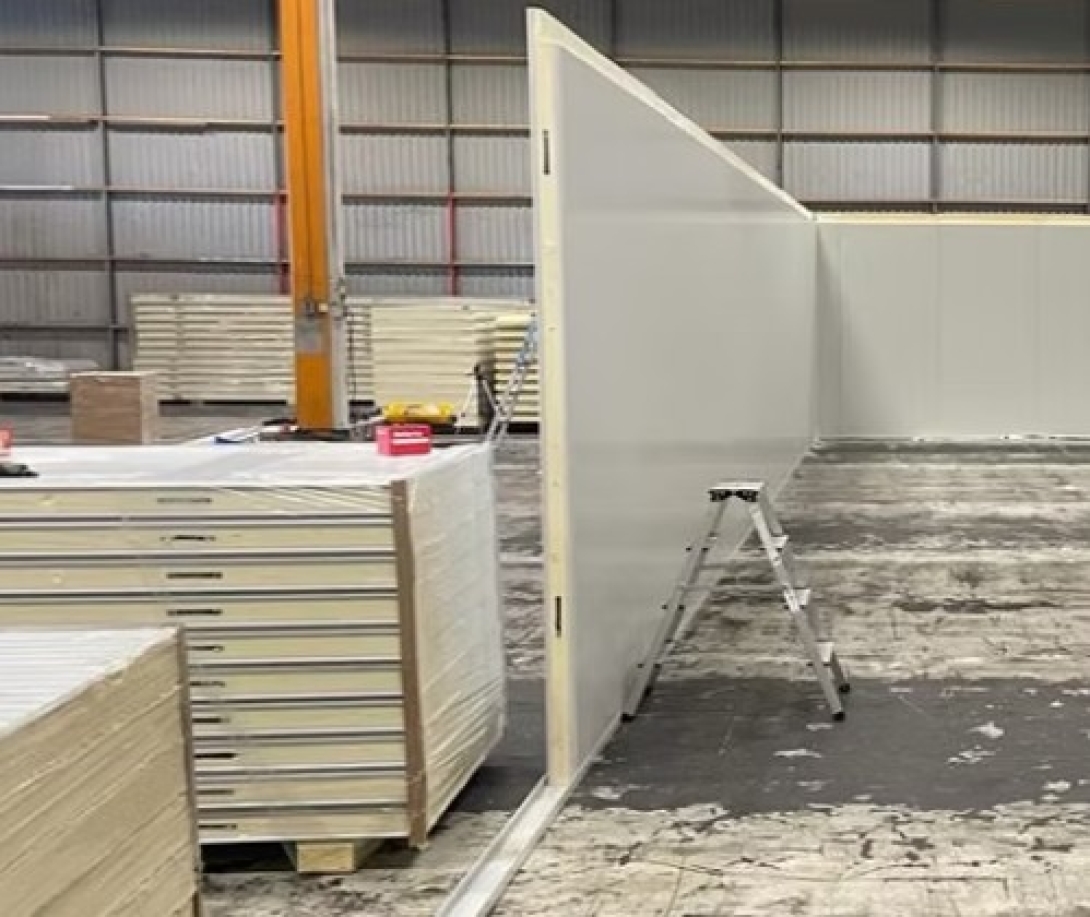

تُشكّل ألواح غرف التبريد المزودة بنظام قفل الكامة جدرانًا عازلةً ومستقرةً من خلال سحب حواف الألواح المتجاورة إلى محاذاة قابلة للتكرار عبر نقاط قفل خاضعة للتحكم. يعتمد التثبيت الموثوق لجدران غرف التبريد على استواء الأرضيات، والتسلسل الدقيق للألواح، وزوايا متعامدة، ودعم مستقر للسقف، وفتحات أبواب منسقة. في مصانع الأغذية، والسوبرماركتات، والمطابخ التجارية، ومنشآت التوزيع، تقلل ألواح غرف التبريد المزودة بنظام قفل الكامة والمركبة بشكل صحيح من انحراف التثبيت قبل أن تبدأ الوصلات غير المستوية، والفتحات المشوهة، وتكوّن الصقيع الموضعي، وصعوبة التنظيف في التأثير على التشغيل اليومي.

خط الأساس للمحاذاة

تحتاج استقرار جدران غرف التبريد إلى نقطة انطلاق موثقة. قم بتسجيل مستوى الأرضية، ومرجع الجدار، ومحاذاة سطح الألواح، وموضع الزوايا، وأبعاد فتحات الأبواب، وارتفاع السقف قبل إغلاق الهيكل.

استخدم قياسات الليزر على طول مسارات الجدران الطويلة. تحقق من الخطوط الرأسية عند كل زاوية بالإضافة إلى حافة الفتحة. قم بتصوير خطوط الوصلات بعد أن يتم تثبيت ألواح غرف التبريد المزودة بقفل الكامة بشكل نهائي.

يوفر هذا الأساس المرجعي لفرق الصيانة مرجعًا عند ظهور أي تحركات مستقبلية. وبدون القياسات الأصلية، غالبًا ما يُعتبر الانحراف التدريجي في الملاءمة أمرًا طبيعيًّا.

التحكم في مستوى الأرضية

يبدأ محاذاة الألواح عند نقطة التلامس مع الأرضية. تؤدي الاختلافات الطفيفة في البلاطة إلى إخراج حواف الألواح السفلية عن المستوى. ثم ترث كل لوحة تالية هذا الخطأ، مما يؤدي إلى انحراف تراكمي في الجدار على طول المسارات الأطول.

قم بمسح مسار الجدار بالكامل قبل التركيب. قم بتصحيح النقاط المرتفعة، والنقاط المنخفضة، والمفاصل التالفة، وانتقالات الأرضية غير المكتملة. استخدم تفاصيل القاعدة المعتمدة دون حشو عشوائي أسفل الأقسام الفردية.

تتصل ألواح غرف التبريد المقفلة بكامات بشكل أكثر اتساقًا عندما تبدأ كل حافة سفلية من مستوى واحد خاضع للتحكم. لا يمكن لقوة القفل تصحيح الأساس غير المستوي.

تثبيت المفاصل

تحتاج أقفال الكامات إلى تثبيت كامل عبر كل وصلة لوحة. يؤدي القفل الجزئي إلى ضغط متغير على المفاصل، وتلامس غير متساوٍ للحشية، وظهور درجات واضحة على السطح.

اتبع تسلسل شد واحد من القاعدة نحو الرأس حيث يتطلب تصميم الألواح ذلك. تأكد من ملامسة الحواف قبل الانتقال إلى القسم التالي. لا تحاول أبدًا فرض لوحة غير محاذاة باستخدام عزم قفل مفرط.

يعمل جدار غرفة التبريد الموصول بشكل صحيح كغلاف واحد منسق. تفقد ألواح غرف التبريد المقفلة بكامة قيمة المحاذاة عندما تتغير جودة التوصيل من وصلة إلى أخرى.

هندسة الزوايا

تنقل الزوايا المحاذاة بين اتجاهات الجدران. تؤثر زاوية واحدة غير دقيقة على مسارين للجدار، وملاءمة السقف، والتشطيبات الداخلية، وموضع الباب.

تحقق من الزاوية الداخلية والخط الخارجي والموضع الرأسي قبل مواصلة التجميع. تحتاج ألواح الزوايا أو تفاصيل الزوايا المعتمدة إلى تلامس مستقر مع الأرضية بالإضافة إلى دعم على كامل الارتفاع.

تعتمد دقة الجدران الطويلة على التحكم المبكر في الزوايا. تظل ألواح غرف التبريد المقفلة بكامة أكثر استقامةً عندما يتم قياس كل تغيير في الاتجاه قبل متابعة التركيب.

استقرار الفتحات

تقاطع فتحات الأبواب خطوط الجدران المستمرة. تؤدي أحمال الإطار، ودورات فتح وإغلاق الباب المتكررة، والصدمات بالقرب من الحواف إلى خلق ضغط موضعي حول مفاصل الألواح.

قم بتنسيق عرض الفتحة وارتفاعها ومستوى العتبة ودعم الإطار والخلوص المخصص للأجزاء المعدنية قبل إنتاج الألواح. قم بتقوية مناطق الفتحات وفقًا لوزن الباب بالإضافة إلى كثافة حركة المرور.

افحص الفجوات بعد تركيب الباب. غالبًا ما يشير الإطار المتحرك إلى حركة في الجدار المجاور. تحتاج ألواح غرف التبريد المقفلة بكامة إلى دعم للباب ينقل قوة التشغيل دون إخراج الوصلات المجاورة عن محاذاة.

توصيل السقف

تربط ألواح السقف خطوط الجدار العلوية في غلاف واحد. قد يؤدي التثبيت غير المستوي أو الأحمال المعلقة غير الخاضعة للرقابة إلى سحب رؤوس الجدران إلى الداخل أو الخارج.

تأكد من امتداد السقف، ومواقع الشماعات، وهيكل الدعم، وفتحات الخدمات قبل الإغلاق النهائي. تحتاج معدات التبريد، وحوامل الكابلات، والأنابيب إلى دعم مستقل ما لم تنص هندسة المشروع على خلاف ذلك.

يساعد التوصيل المستقر بالسقف ألواح غرف التبريد المزودة بأقفال كامية على الحفاظ على هندسة الجدار الرأسية خلال الدورات الحرارية.

مؤشرات الانحراف

يظهر الانحراف المبكر في التركيب على شكل مفاصل متدرجة، وتغير فجوات الحواف، وتفاوت حواف الأبواب، وتشقق مادة السد، والتكثف الموضعي، والصقيع بالقرب من الوصلات. تتطلب هذه العلامات إجراء قياسات بدلاً من الإصلاحات التجميلية.

تحقق من حركة الأرضية، وتداخل الوصلات، وموضع الزوايا، ودعم الفتحات، وحمل السقف قبل إضافة الحواف أو مادة مانعة للتسرب. إن إخفاء الأعراض يؤخر التصحيح بينما تستمر الحركة.

يقوم نظام التبريد Freezewize بمراجعة مستوى الأرضية، ومرجع الجدار، وتسلسل الألواح، وتداخل الوصلات، وهندسة الزوايا، ودعم الفتحات، ووصلة السقف قبل الإنتاج.

جدران تحافظ على محاذاة ثابتة

يحافظ جدار غرفة التبريد المستقر على نفس الشكل الهندسي من مرحلة التركيب وحتى الاستخدام اليومي. تظل الأرضيات مستوية. تظل الوصلات متماسكة تمامًا. تحافظ الزوايا على مواقعها. تتحمل الفتحات أحمالها الخاصة. يظل دعم السقف تحت التحكم.

تقلل ألواح غرف التبريد المزودة بأقفال كام المحددة بشكل صحيح من انحراف الملاءمة لأن كل وصلة لوحة تنتمي إلى نظام جدار واحد تم قياسه بدلاً من سلسلة من الأقسام التي يتم تعديلها في موقع العمل.
