تجنب تضارب حركة الأبواب تحت المسار

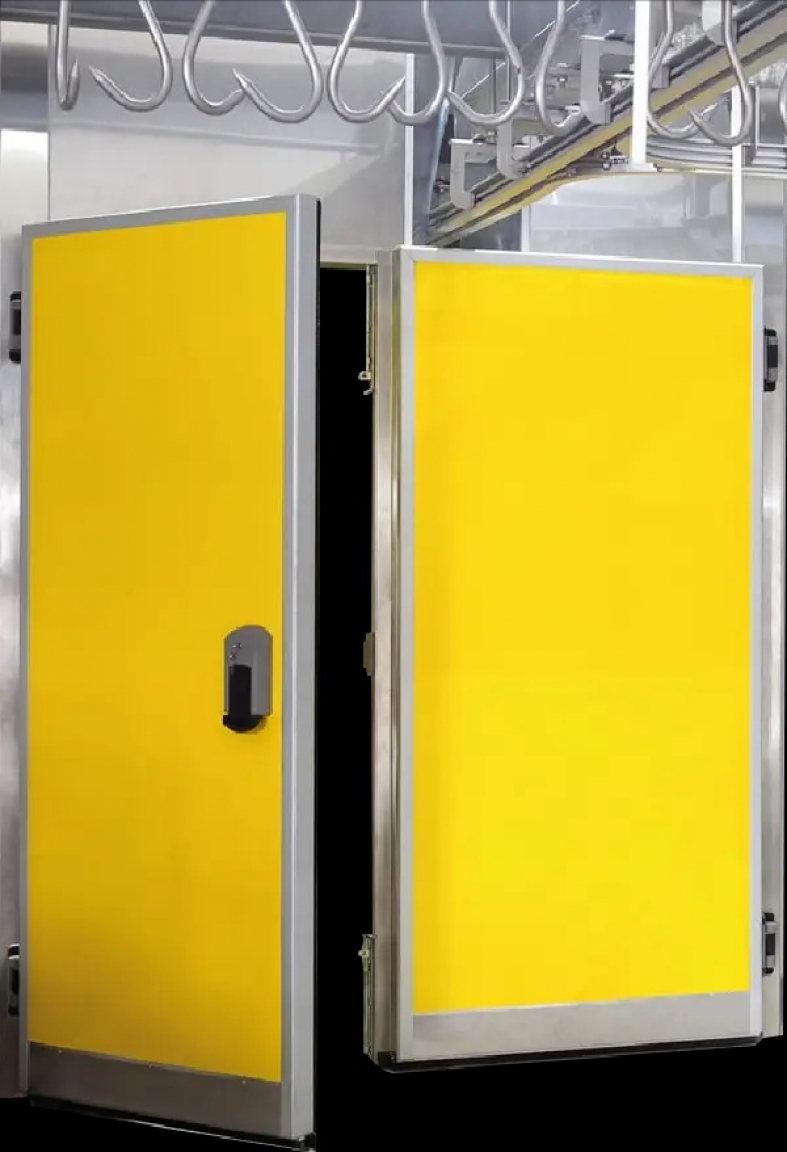

يمنع باب غرفة التبريد المفصلي ذو السكة الأحادية حدوث تضارب في حركة الانفتاح عندما يتشارك كل من السكة العلوية، والمنتجات المعلقة، وحركة الموظفين، أو حركة الخدمة، نفس فتحة الغرفة المبردة. يناسب هذا النوع من أبواب السكة الأحادية المسالخ، ومصانع اللحوم، ومصانع الأغذية، وغرف التحضير المبردة، ومناطق النقل المبردة. يعتمد الأداء الموثوق على موضع السكة، ونصف قطر انفتاح الباب، وموضع توقف الجناح، والمسافة الآمنة للناقل، وتوقيت المشغل، وإحكام إغلاق الإطار العلوي. يضمن التخطيط الصحيح بقاء كل باب أحادي السكة بعيدًا عن حركة السكة مع الحفاظ على إغلاق مستقر، ووصول نظيف، ونقل منتجات دون انقطاع.

نقاط تضارب حركة الباب

يبدأ تضارب حركة الباب عندما تدخل لوح الباب إلى مساحة تستخدمها بالفعل عربات السكة الأحادية، أو الخطافات، أو المنتجات المعلقة، أو المشغلين، أو العربات، أو معدات الغسيل.

قد يتجنب الباب هيكل السكة مع استمراره في عرقلة العمل الفعلي. قد تعبر حواف لوح الباب مسار المنتج. قد يدخل بروز المقبض إلى مساحة المشغل. قد يؤدي وضع «الفتح المستمر» إلى تضييق الممر.

قم برسم خريطة لكل عنصر متحرك قبل الإنتاج. يحتاج باب غرفة التبريد المفصلي أحادي السكة إلى منطقة استبعاد للانفتاح محددة حول القوس الكامل للوح الباب. يجب أن تظل هذه المنطقة خالية أثناء التحميل والتفريغ والتعقيم وأعمال الصيانة.

الخلوص بين المسارات

لا يقتصر الخلوص بين المسارات على عرض السكة فحسب. فأكتاف الناقلات، ورؤوس الخطافات، والأقواس، وشماعات المنتجات، والملصقات، والأغطية الواقية تشغل مساحة بالقرب من الخط العلوي للباب.

قم بقياس المقطع الجانبي الكامل للسكك الحديدية الأحادية عند الفتحة. وأدرج التمايل الناتج عن المنتجات بسبب الدفع اليدوي، والتوقف، وتصحيح التباعد. راجع المسارات المنحنية أو نقاط التحويل بالقرب من الباب.

يحتاج باب السكك الحديدية الأحادية إلى خلوص مستقر بين الأجزاء المتحركة للناقلات والإطار العلوي. وتشير الخدوش المتكررة، وتمزق الأختام، وضوضاء الصدمات، وتوقف المنتج المؤقت إلى عدم كفاية المساحة.

وضع الباب في وضع الانتظار

يحدد وضع الباب المفتوح ما إذا كان مسار النقل بالسكك الأحادية سيظل خاليًا. فالباب الذي يُترك في وضع الانتظار في منتصف الممر يصبح عائقًا متحركًا. كما أن أجهزة تثبيت الباب في وضع الفتح غير المستقرة تسمح للباب بالانحراف نحو مسار السكة.

اختر زاوية وضع الانتظار خارج نطاق حركة السكك الأحادية، وموقع المشغل، ومسار العربة. يجب أن تتمتع أجزاء تثبيت الباب في وضع الفتح بقدرة كافية لتحمل وزن الباب، والتعرض للتنظيف، والاستخدام المتكرر.

يقدم باب الغرفة الباردة المفصلي ذو السكة الأحادية أفضل أداء عندما يصل الجناح إلى موضع محدد، ويبقى ثابتًا أثناء النقل، ويتم تحريره من خلال إجراء واحد خاضع للتحكم.

توقيت المشغل

يتطلب النقل عبر السكة الأحادية تسلسلًا واضحًا. يفتح المشغل الباب، ويثبت الجناح، ويتأكد من مسار السكة، وينقل الحمولة المعلقة، ثم يحرر الباب بعد إخلاء المسار.

يؤدي التوقيت السيئ إلى وضع الموظفين بين حركة الباب وحركة المنتج. كما أن الفتح المتسرع يزيد من احتمالية التلامس بالقرب من زوايا الإطار أو جانب المقبض.

يضمن باب السكة الأحادية بيئة عمل أكثر أمانًا عندما تظل أدوات التحكم في متناول اليد من موقع آمن. يجب ألا يخطو الموظفون أسفل المنتج المعلق لتشغيل المزلاج أو جهاز تثبيت الباب في وضع الفتح أو جهاز الإغلاق.

منطقة الإطار العلوي

يخلق اختراق السكة منطقة حساسة فوق فتحة الباب. يجب أن تعمل فتحات الإطار، والأختام المقسمة، وأجزاء الحشية، وخلوص الحامل معًا بشكل متناسق.

يحتاج باب غرفة التبريد المفصلي ذو السكة الأحادية إلى إحكام إغلاق علوي يتوافق مع هندسة السكة دون تقييد الحركة. يجب أن تتميز أجزاء السدادة بحواف مرئية وأقسام قابلة للإزالة وإمكانية الوصول المباشر للتنظيف.

يشير التكثف والصقيع والبقايا والمقاطع الممزقة بالقرب من المنطقة العلوية للسكة الأحادية إلى ضعف السدادة أو ملامسة المنتج. التصحيح المبكر يحمي أداء الباب بالإضافة إلى النظافة.

مسار الأرضية

يظهر تضارب الحركة أيضًا أسفل السكة. غالبًا ما تعبر العربات وآلات التنظيف وأدوات الصيانة نفس الفتحة. تؤدي العتبات المرتفعة والمصارف والمعدات المتوقفة والمفاصل التالفة إلى تغيير زاوية الاقتراب.

يجب إبقاء مسار الأرضية خارج قوس الباب حتى تصل لوح الباب إلى وضع الفتح الآمن. ضع علامات على نقاط انتظار العربات. احمِ العتبة من الجليد أو البقايا.

يعمل باب السكة الأحادية بشكل أكثر فعالية عندما يظل مسار السكة العلوية ومسار الأرضية واتجاه تأرجح الباب منفصلين عن بعضهم البعض.

مراجعة خلوص التأرجح

راقب عملية نقل إنتاجية كاملة واحدة. سجل زاوية فتح الباب، وموضع توقف لوح الباب، وموضع الناقل، وتباعد الخطافات، وتمايل المنتج، ووضعية المشغل، ومسار العربة، وتسلسل الإغلاق.

يقوم نظام التبريد Freezewize بمراجعة إحداثيات السكة الأحادية، وأبعاد الباب، ونصف قطر التأرجح، ومسافة السكة، وموضع توقف مصراع الباب، وموضع المشغل، والسدادة العلوية قبل بدء الإنتاج.

إن باب غرفة التبريد المفصلي ذو السكة الأحادية المصمم بشكل صحيح يزيل تضارب حركة التأرجح من خلال تخصيص مساحة منفصلة لحركة السكة، وحركة الباب، وحركة الموظفين. يبدأ الوصول القوي عبر السكة الأحادية عندما يبقى كل موضع للباب خارج مسار المنتج النشط.
